    首页-产品中心- B07主轴箱移动型数控车床-B07主轴箱移动型数控车床
    B07主轴箱移动型数控车床
    发布时间:2022/10/26     点击量:5806
    产品型号:B07
    • 10
    • 9
    • 7
    • 8
    详细参数
    机床参数
    电源 电源额定电压 三相交流380V 行程 X2轴行程 340mm(直径量)
    电源额定频率 50HZ Y2轴行程 80mm
    总输入功率 8kW Z2轴行程 130mm
    数控系统 宝宇 YZ190 X2轴伺服马达功率 0.4kW
    最小设定单位 0.001mm Y2轴伺服马达功率 0.4kW
    X轴脉冲当量 0.0005mm Z2轴伺服马达功率 0.4kW
    Y轴脉冲当量 0.001mm 滑轨形式 直线导轨
    Z轴脉冲当量 0.001mm 主轴刀具 8*8方刀 6把
    切削速度 1-4000mm/min ER11/ɸ16 3把
    X轴快速进给速度 18000mm/min 主轴侧面动力头 ER11 2把
    Y轴快速进给速度 18000mm/min 转速 0-6000r/min
    Z轴快速进给速度 18000mm/min 功率 0.4kW
    主轴 最大棒料直径 Φ7mm 副轴刀具 ER11/ɸ16 5把
    主轴通孔直径 Φ9mm 副轴侧面动力头 ER11 2把
    主轴中心离地面高度 940mm 转速 0-6000r/min
    主轴转速 0-7000r/min 功率 0.4kW
    主轴马达功率 1.5kW 冷却系统 切削油用电机功率 0.48kW
    副轴 最大夹紧直径 Φ7mm 冷却箱容量 100L
    副轴转速 0-7000r/min 润滑系统 马达功率 25W
    副轴马达功率 1.5kW 容量 2L

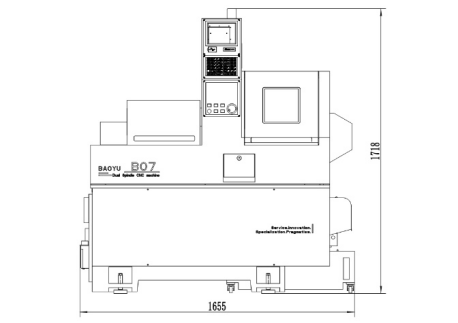

    行程 X1轴行程 40mm(直径量) 机床尺寸 长*宽*高 1660*1030*1700
    Y1轴行程 100mm 机床重量 1200kg
    Z1轴行程 180mm
    X1轴伺服马达功率 0.4kW
    Y1轴伺服马达功率 0.4kW
    Z1轴伺服马达功率 0.4kW
    机床配置
    名称 型号/规格 厂家
    系统 YZ190 自制
    主轴 国产 自制
    主轴电机 1.5kW绝对值伺服电机 汇川+总线
    副轴电机 1.5kW绝对值伺服电机 汇川+总线
    X1轴电机 0.4kW绝对值伺服电机 汇川+总线
    Y1轴电机 0.4kW绝对值伺服电机 汇川+总线
    Z1轴电机 0.4kW绝对值伺服电机 汇川+总线
    X2轴电机 0.4kW绝对值伺服电机 汇川+总线
    Y2轴电机 0.4kW绝对值伺服电机 汇川+总线
    Z2轴电机 0.4kW绝对值伺服电机 汇川+总线
    导轨   上银/银泰
    丝杆   跃尔




    技术优势

           B07主轴箱移动型数控车床是宝宇数控BYSK以手表部件、探针、连接器插头为代表,对超小径精密部件的加工而研发的新型六轴走心机式车床。

    结构传承精密设计原理,实现高精度加工。

    丰富的端面钻孔、镗孔及横向动力头组合配置。

    缩短待机时间。

    背面刀台配备Y轴,可复合加工实现背面侧和主轴侧的完全同时加工。

    主轴部分配置6把方刀、侧面2把动力头可上下左右移动、端面3把钻孔刀具。

    背轴部分配备5把端面刀具、侧面2把动力头可上下移动。
